¿Cómo instalar foco de exterior?
Grado de dificultad: Bajo
Las entradas de las casas suelen ser muy oscuras, por eso vale la pena instalar algunas lámparas o focos en la fachada o panderetas que delimitan el terreno. Y mejor aún si se agrega un sensor de movimiento que prenderá automáticamente los focos, a penas sienta la presencia de alguien.
Descarga el PDF de este proyecto aquí
Antes de comenzar
Ubicar desde dónde se hará la conexión eléctrica para alimentar de energía a los nuevos focos, según ese lugar y el recorrido que se deba hacer con los cables calcular la cantidad de conduit. • Cortar el automático de la casa para trabajar sin electricidad y estar más seguros.
Paso 1 - Planifi car el recorrido

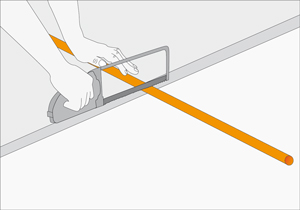

Cortar los trozos de conduit que se necesite para hacer el recorrido desde la salida eléctrica hasta llegar a todos los focos.
Conduit
La tubería Conduit se utiliza para el cableado eléctrico, es un material muy resistente, de alta duración, que no se corroe aún instalado en ambientes agresivos. Son muy seguros, ya que sus paredes son lisas y libres de rebarbas, permiten un alambrado rápido y eficiente, sin peligro para el forro de los cables.
Paso 2 - Cortar el suelo

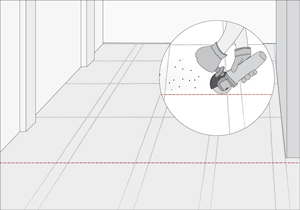

Hacer la zanja para la parte del recorrido que irá bajo los pastelones. Hacer el primer corte con esmeril angular y el disco diamantado, marcar el grosor que tendrá la zanja.

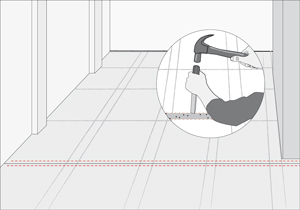

Con cincel y martillo picar la zanja por donde irá el conduit.
Recoemndaciones
Para cortar concreto o pastelones con esmeril además de los guantes, es muy importante el uso de mascarilla y gafas, o de ser necesario una máscara para esmeril, ya que sale mucho polvo.
Paso 3 - Pasar los cables

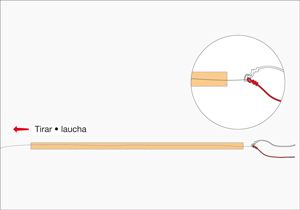

Pasar la laucha por el tubo conduit.
Amarrar una punta del cable rojo y una del cable blanco en la laucha y pasarlos tirando el otro extremo de la laucha.

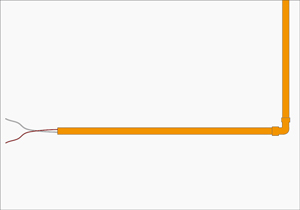

Agregar las curvas necesarias para hacer el recorrido.
Laucha
En electricidad una laucha es un pasador de cables que se usa en tubos que recorren largos recorridos. Es un alambre, que puede estar forrado, que es rígido, pero lo suficientemente flexible para poder seguir los recovecos del recorrido, sin atascarse o enredarse en el camino. Una vez que se pasa la laucha, se amarran en un extremo los cables eléctrico y se tira del otro lado de la laucha para pasarlos por todo el tubo.

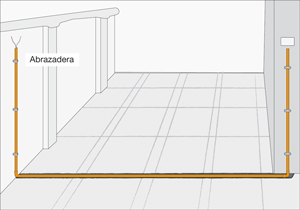

Paso 4 - Comenzar recorrido del conduit
Fijar el primer trozo de conduit con los cables ya pasados. Presentar el tubo en su posición, perforar el muro con broca, poner tarugos, y atornillar las abrazaderas. Seguir así hasta llegar a la zanja por donde irá debajo del suelo.
Abrazaderas
Las abrazaderas para tuberías Conduit pueden ser de plástico o metal, sirven para fijar los tubos a muros, cielos o techumbre. Las que son de metal se les puede quebrar una de sus patas para adaptarse al lugar donde se van a fijar. Es importante poner 1 abrazadera cada 70 cm de recorrido para que la tubería quede bien firme.

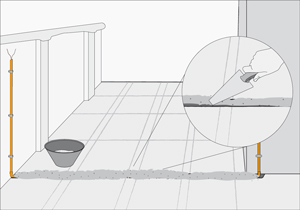

Paso 5 - Rellenar la zanja
Limpiar bien la zanja de restos de concreto suelto y piedras.
Preparar con agua el mortero de reparación, y echarlo en la zanja. Ayudarse con una plana para ir acomodando el mortero.
Paso 6 - Terminar el recorrido
Seguir fijando los tubos conduit con los cables pasados, usando las curvas necesarias para seguir la forma de pilares y esquinas.

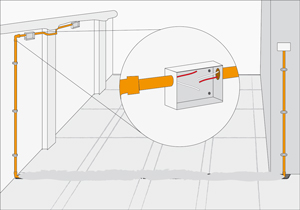

El recorrido se interrumpe cuando llegamos a la ubicación de un foco, ahí se fija una caja de distribución para exterior, dejando metido, en sus agujeros herméticos, los tubos conduit del recorrido. Estas cajas se instalan perforando el muro, con tarugos y tornillos.
Recomendaciones
Asegúrese de tener la luz cortada antes de comenzar a hacer las conexiones eléctricas.
Paso 7 - El sensor

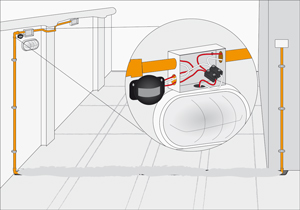

Al lado del primer foco se instala el sensor. Tiene un soporte que es el que se fija al muro, con tarugos y tornillos. Después la otra parte se engancha una vez que se tiene echa la conexión de los cables.

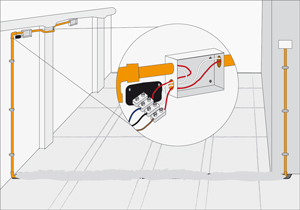

La conexión de los cables tiene que ser con 2 postivos (cables rojos) conectados en la regleta de los cables negro y café, y 1 neutro conectado en la regleta del cable azul.
Paso 8 - Conectar los focos
Usando los tarugos y tornillos que trae cada foco, fijarlos al muro.
La instalación eléctrica tiene que comenzar conectando un trozo nuevo de cable rojo y blanco (fase y neutro) al soquete del foco, estos 2 cables salen y se conectan, a través de regleta, a la fase y neutro que trae la energía desde el sensor (en el caso del primer foco, o del recorrido en el caso del resto de los focos).
Pero para que pueda seguir la corriente y encender el resto de los focos, en la regleta se tiene que conectar además otro fase y neutro que son parte del conduit que sigue el recorrido.
Conexión final
Cuando están hechas todas las conexiones en los focos, hay que volver al punto donde comienza el recorrido del conduit y hacer la conexión con la energía que alimentará los focos exteriores.
¿Dudas con este proyecto? Escríbenos a [email protected]
